PRODUKTE MESSUNG Integrierte Drehgeber-Lösungen Integrierte Drehgeber-Lösungen mit induktiver Sensorik

Integrierte induktive Drehgeber für Motoren

Platzsparende und wartungsfreie Lösungen mit hoher Robustheit für präzise Winkel- und Positionsmessung

Induktive Drehgeber von Kübler erfassen Winkelpositionen und Drehbewegungen präzise auf Basis des
induktiven Messprinzips. Im Gegensatz zu optischen Systemen überzeugen sie durch eine besonders hohe
Widerstandsfähigkeit gegenüber Staub, Öl, Vibrationen und Feuchtigkeit – ideal für den industriellen Einsatz.

Integrierte induktive Drehgeber für Motoren

Platzsparende und wartungsfreie Lösungen mit hoher Robustheit für präzise Winkel- und Positionsmessung

Induktive Drehgeber von Kübler erfassen Winkelpositionen und Drehbewegungen präzise auf Basis des
induktiven Messprinzips. Im Gegensatz zu optischen Systemen überzeugen sie durch eine besonders hohe
Widerstandsfähigkeit gegenüber Staub, Öl, Vibrationen und Feuchtigkeit – ideal für den industriellen Einsatz.

Vorteile

ROBUST

Wiederstandsfähig gegenüber äußeren Einflüssen

FLEXIBEL

Anpassbar an individuelle Geometrien und Platzverhältnisse

EINFACH

Große Montagetoleranzen in radialer und axialer Richtung

KOMPAKT

Extrem kompakte Bauweise aus nur zwei Leiterplatten

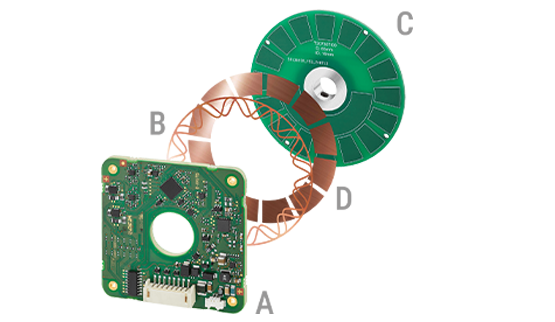

Integrierte Drehgeber-Lösungen mit induktiver Sensorik – Aufbau


A. Statorplatine – Form und Abmessungen individuell anpassbar
B. Erreger- und Empfängerspulen auf Statorplatine
C. Rotorplatine – Form und Abmessungen individuell anpassbar
D. Maßverkörperung auf Statorplatine – passives Element ohne elektrisch Verbindung zur Statorseite

Induktive Sensorik – Funktionsweise

Induktive Drehgeber arbeiten mit einem hochfrequenten Signal, das durch die Drehbewegung des Rotors beeinflusst wird. Abhängig von der Rotorstellung verändert sich die Stärke und Phase dieses Signals. Empfangsspulen auf der Statorseite erfassen diese Veränderungen kontinuierlich und über den gesamten Umfang.

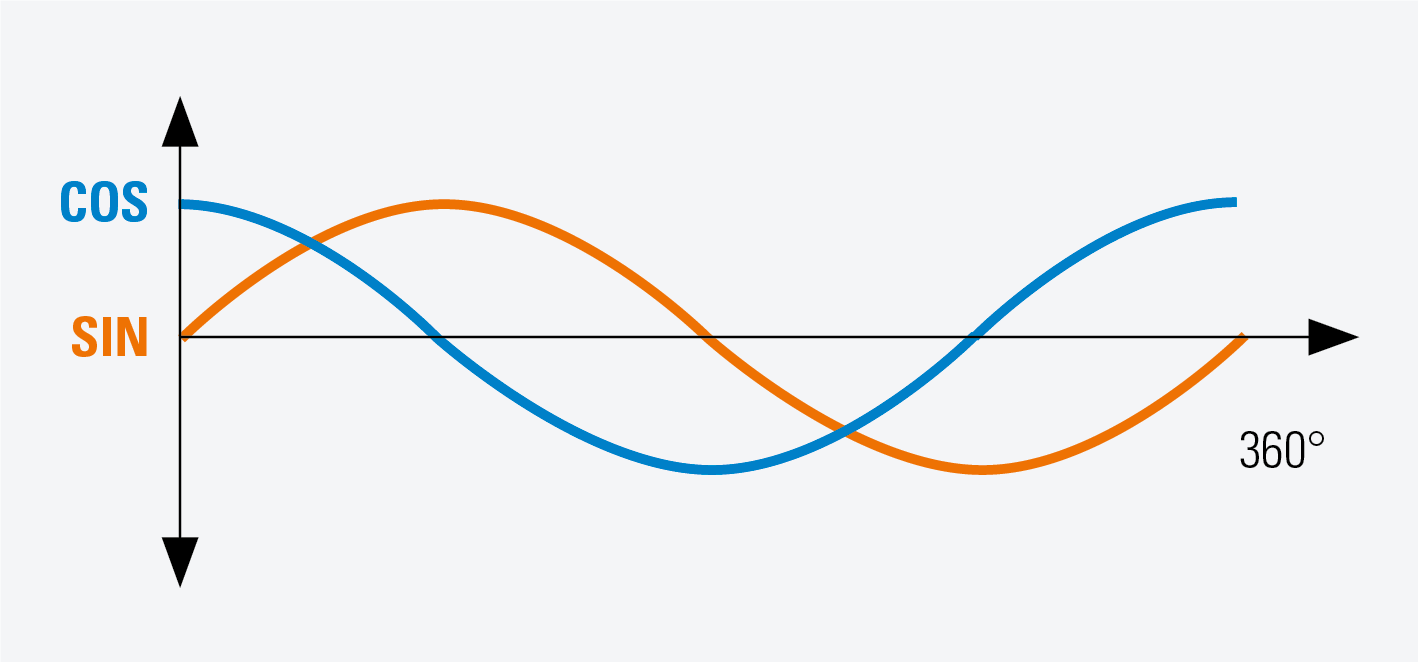

Je Umdrehung des Rotors werden Sinus- und Cosinus Signale erzeugt, die über die arctan-Funktion in exakte Positionswerte umgerechnet werden.
