PRODUKTE MESSUNG Integrierte Drehgeber-Lösungen

Integrierte Drehgeber für Motoren

Platzsparende Lösungen für kompakte und wartungsfreie Antriebssysteme

Der Trend in der Antriebstechnik geht hin zu kompakteren, effizienteren und wartungsarmen Motoren. Unternehmen müssen Bauraum reduzieren, Installationsaufwand senken und gleichzeitig die Zuverlässigkeit ihrer Antriebssysteme steigern. Integrierte Drehgeber für Motoren bieten dafür die passende Lösung. Sie werden direkt in den Motor integriert und ersetzen klassische Anbau-Drehgeber. Für Anwender ergeben sich klare Vorteile: weniger Bauraum, geringerer Installationsaufwand, reduzierter Verschleiß und niedrigere Gesamtkosten über den gesamten
Lebenszyklus. Besonders in kompakten Maschinen, Servoantrieben und dynamischen Anwendungen setzen sich integrierte Drehgeber zu nehmend durch.

Integrierte Drehgeber für Motoren

Platzsparende Lösungen für kompakte und wartungsfreie Antriebssysteme

Der Trend in der Antriebstechnik geht hin zu kompakteren, effizienteren und wartungsarmen Motoren. Unternehmen müssen Bauraum reduzieren, Installationsaufwand senken und gleichzeitig die Zuverlässigkeit ihrer Antriebssysteme steigern. Integrierte Drehgeber für Motoren bieten dafür die passende Lösung. Sie werden direkt in den Motor integriert und ersetzen klassische Anbau-Drehgeber. Für Anwender ergeben sich klare Vorteile: weniger Bauraum, geringerer Installationsaufwand, reduzierter Verschleiß und niedrigere Gesamtkosten über den gesamten
Lebenszyklus. Besonders in kompakten Maschinen, Servoantrieben und dynamischen Anwendungen setzen sich integrierte Drehgeber zu nehmend durch.

Anbau-Drehgeber vs. integrierte Drehgeber – die wichtigsten Unterschiede im Überblick

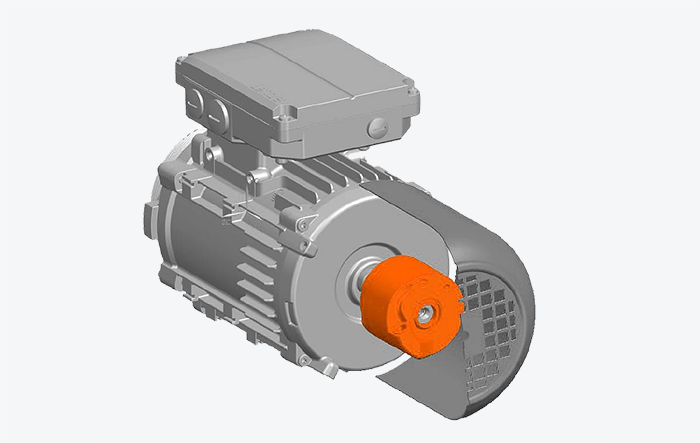

Anbau-Drehgeber

Anbau-Drehgeber

Zusätzlicher Bauraum für Anbau-Drehgeber
 Gelagerte Drehgeber sind verschleißanfällig
Drehgeber wird separat montiert, kalibriert und verdrahtet
Hohe Gesamtkosten für das Antriebssystem

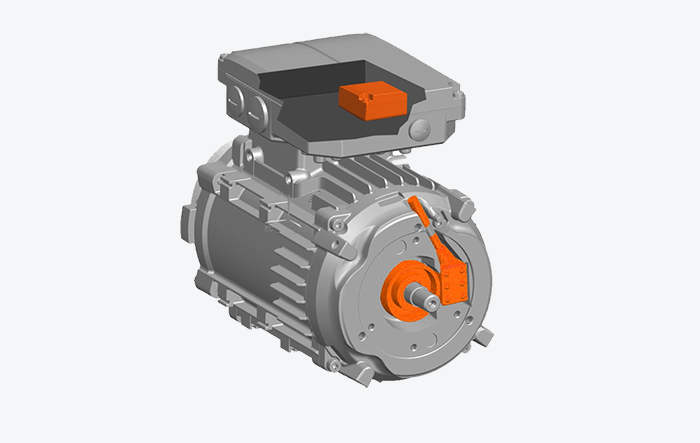

Integrierte Drehgeber-Lösungen

Integrierte Drehgeber-Lösungen

Für extrem kompakte Antriebskonzepte
Verschleiß- und wartungsfrei durch lagerlose Techniken
 Geringerer Aufwand bei Installation und Anschluss der Sensorik
 Reduzierte Gesamtkosten

Vorteile mit integrierten Drehgeber von Kübler

KOMPAKT

Integrierbar für extrem kompakte Antriebskonzepte

WARTUNGSFREI

Verschleiß- und wartungsfrei durch lagerlose Technologien

ZEITSPAREND

Geringerer Aufwand bei Installation und Anschluss der Sensorik

KOSTENSPAREND

Reduzierte Gesamtkosten für die Applikation

Maßgeschneiderte Lösungen in gemeinsamer Entwicklung

Individuelle Konzepte - Kübler Technologie-Meetings

Die lagerlosen Drehgeberlösungen von Kübler zur direkten Integration in Antriebe gehen noch einen Schritt weiter. Alle Einbaulösungen können individuell an die jeweilige Anwendung angepasst werden - ideal im Rahmen einer gemeinsamen Entwicklung Ihrer Antriebssysteme mit uns in “Kübler Technologie-Meetings".

Integrierte Drehgeber-Lösungen – Kit-Systeme

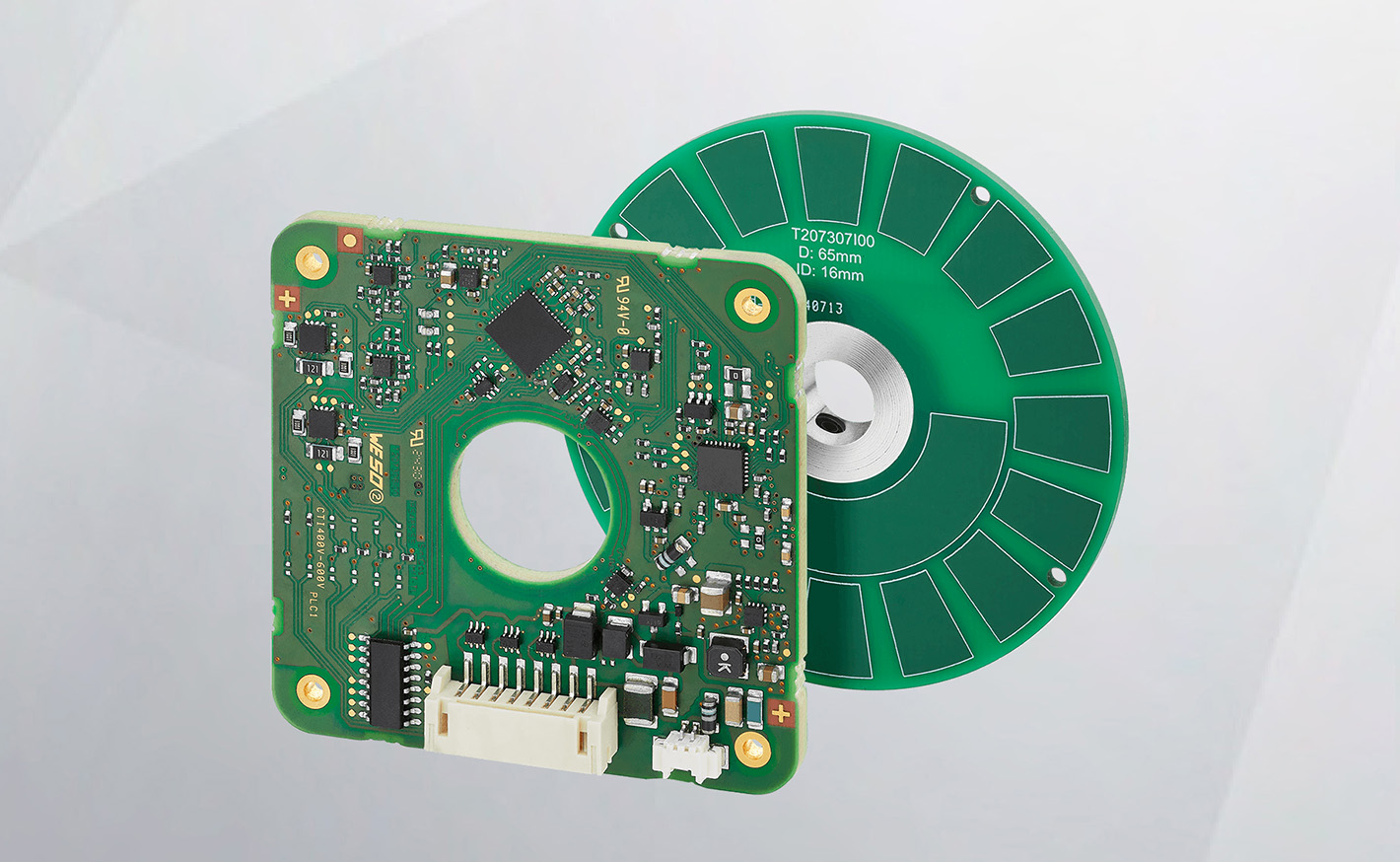

Integrierte induktive Drehgeber

Integrierte induktive Drehgeber


Induktives Messprinzip
Extrem schmale Bauform
 Hohe Widerstandsfähigkeit gegenüber Staub, Öl, Vibrationen und Feuchtigkeit
Induviduelle Leiterplatten-Geometrien
Robust gegenüber Montagetoleranzen

Mehr erfahren

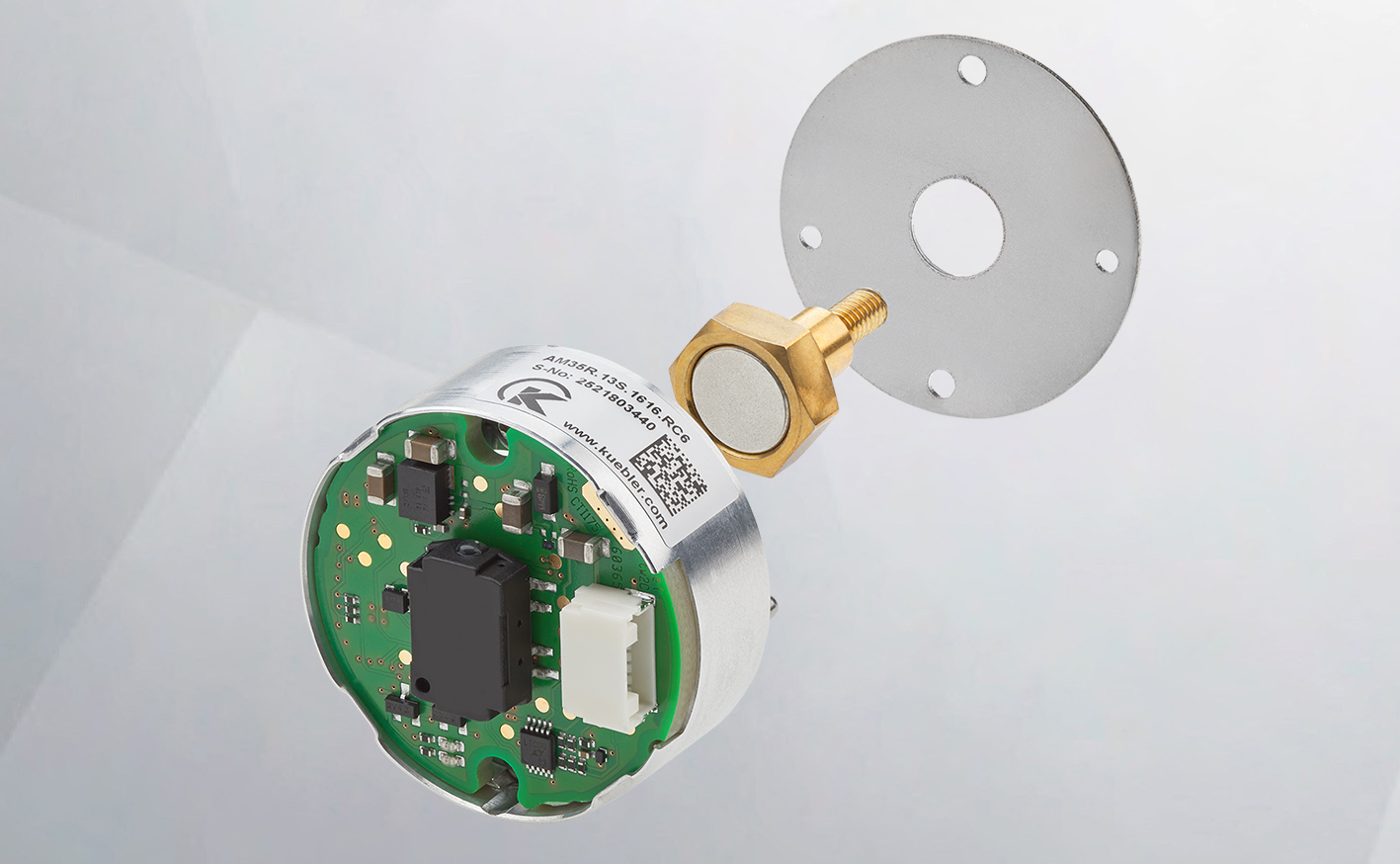

Integrierte magnetische End-of-Shaft Drehgeber

Integrierte magnetische End-of-Shaft Drehgeber

Robust gegenüber äußeren Einflüssen
Einfache Integration direkt auf der Welle oder im Gehäuse
Präzise Winkelmessung auch bei hohen Drehzahlen
Flexible Schnittstellen und hohe Genauigkeit

Mehr erfahren

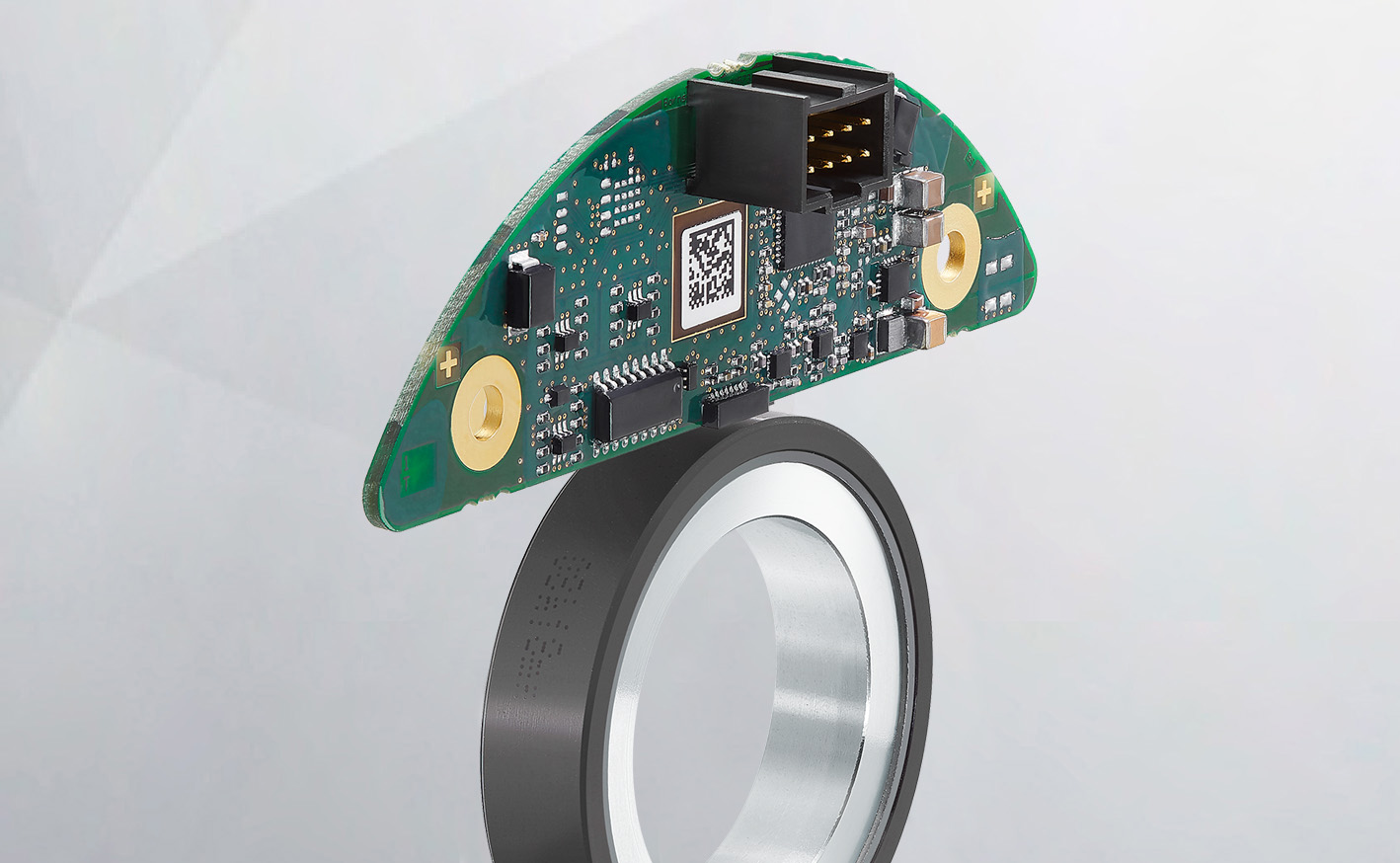

Integrierte Drehgeber mit Magnetring

Integrierte Drehgeber mit Magnetring

Hohe Flexibilität durch vielfältige Auswahlmöglichkeiten an Magnetringen, Polteilungen und Auflösungen
Programmierbare Auflösung bis 999.999 ppr
Widerstandsfähig und umempfindlich
Schnelle und einfache Inbetriebnahme

Mehr erfahren

Welche Sensorlösung eignet sich am besten für welche Anwendung?

Induktive Sensorik
Induktive Sensorik
Magnetische Sensorik – End of shaft
Magnetische Sensorik – End of shaft
Magnetische Sensorik mit Magnetring
Magnetische Sensorik mit Magnetring
Ausgangssignale Varianten

Gegentakt, RS422 SSI, BiSS

SSI, BiSS

Gegentakt, RS422

Auflösung / Impulse

bis zu 24 Bit

bis zu 24 Bit

bis zu 999.999 ppr programmierbar

Montage / Einbau Voraussetzungen

Robust gegenüber Montage- toleranzen, extrem schmale Bauform

Relativ einfache Montage als Kit-Lösung

Sehr große Hohlwelle (bis Ø 180 mm) möglich, kompakte Einbautiefe

Kosten / Aufwand

Mittlerer Installationsaufwand, Integration in den Motor möglich

Günstige, kompakte Serienlösungen, Kit-Charakter

Mögliche Wechselwirkungen mit elektromagnetischen Motorbremsen müssen berücksichtigt werden

Flexibilität

Individuelle Anpassung der Leiterplattengeometrien, leicht skalierbar

Unabhängig vom Wellendurchmesser

Sensorkopf im Gehäuse oder als Leiterplatte – viele Ringoptionen für verschiedene Wellendurchmesser

Einschränkungen

Trotz guter Toleranz: möglicherweise höhere Kosten und komplexere Integration im Vergleich zu einfachen magnetischen Lösungen

Magnetische Technologie kann empfindlicher gegenüber starken externen Magnetfeldern sein

Magnetische Technologie kann empfindlicher gegenüber starken externen Magnetfeldern sein

Zusammenfassung / Empfehlung

Für robuste Signalerfassung in Umgebungen mit Schmutz, Öl oder beengten Einbaubedingungen

Kostengünstige Lösung für kompakte Serienmotoren mit freiem Wellenende

Große Auswahl für verschiedene Wellendurchmesser
